水電是家庭裝修中極其重要的一項隱蔽工程，但又是最容易出錯的一個環節。一旦有問題翻修起來非常麻煩，所以各位業主在水電裝修過程一定要嚴格把關。下面杭州裝修小編就為大家分享裝修水電圖，裝修水電施工工藝流程詳細圖解，幫助大家少走點彎路。
一、裝修水電施工工藝流程詳細圖解

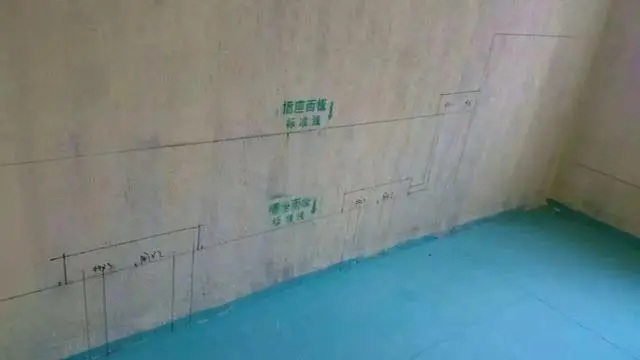

1、水電定位首先要根據每家的用水用電需求進行電路定位，比如，哪里需要開關、哪里要插座、哪里安燈、哪里要有水龍頭和出水口等，施工人員會根據你的要求進行定位。
定位完成后，電工根據定位和電路走向，開布線槽，線路槽很有講究，要橫平豎直;不過，規范的做法，不允許開橫槽，因為會影響墻的承受力。

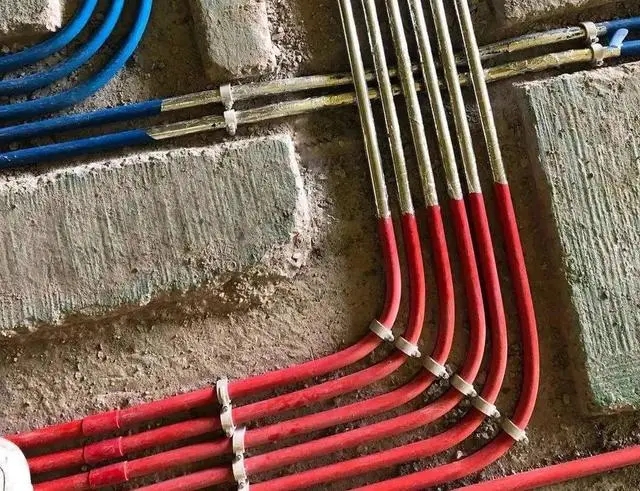

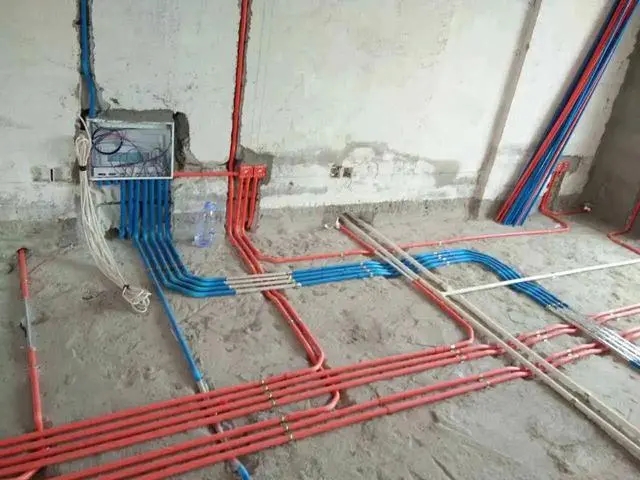

水電布管一般采用線管暗埋的方式。一部分沿著管槽布置，一部分則根據施工現場進行安排。
管內所穿電線的總橫截面積不能超過線管橫截面積的60%，一般情況是在相匹配的管內的線數最 好不要超過3根，這樣才能充分保證是活線而不是死線，現在很流行多腔線管，可以有效避免線路過載的問題。
水電改造完成后要進行打壓測試，接頭無滲水漏水，管道試壓合格，打壓結束后將波紋管去掉，用堵頭管帽封堵。

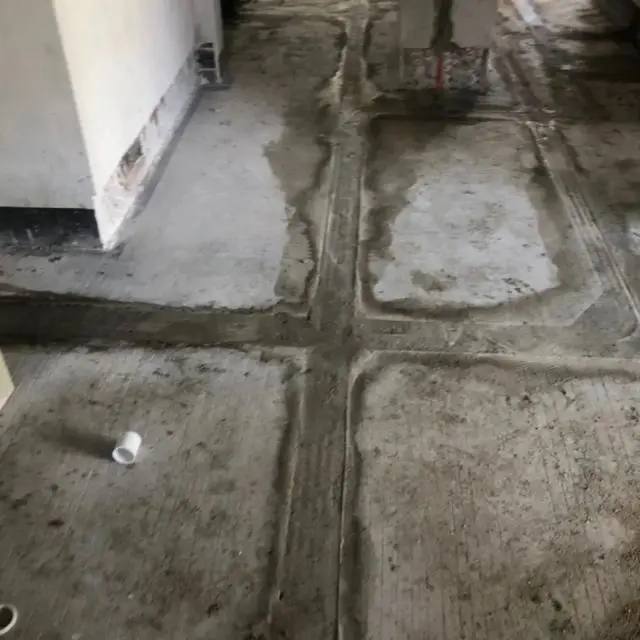

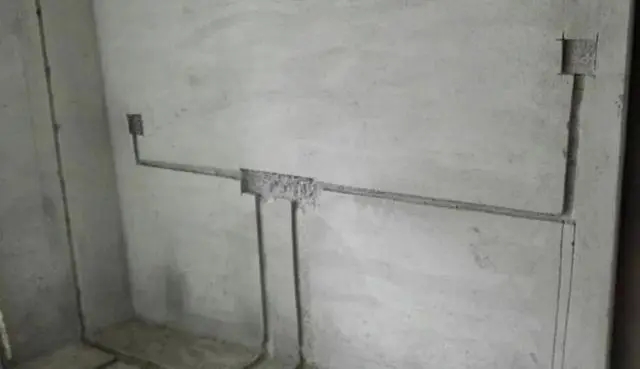

封槽主要是固定暗盒和pvc管，首先固定暗盒要求與墻面持平，要在同一水平線上。再者，pvc管要求每隔一米就有一次固定，封槽后的墻面、地面都不得高于原始平面。
首先檢查水管的品牌是否與裝修材料清單寫的一致，水管表面有無劃痕或痕裂，如果是軟管要看清楚有無死彎，這項業主最 好自己做，以免出現工人偷工減料的現象。
布線檢查須看清水電路的布線是否符合規范，包括管道的距離是否符合要求、位置是否和圖紙一樣、布管是否正確，以及電線的分布等。

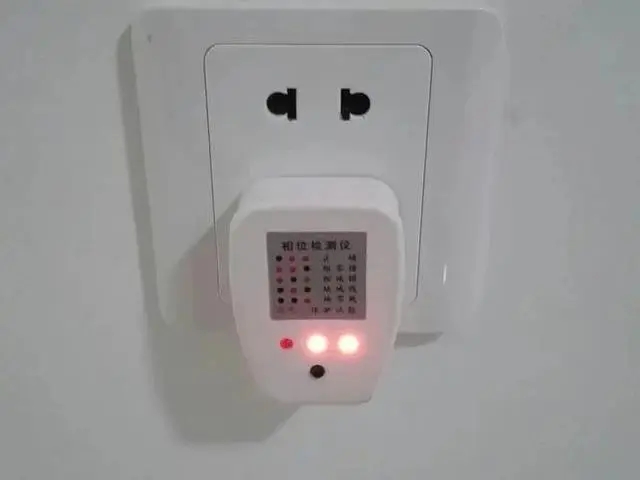

打壓和試電檢查，對水路檢查必須進行打壓試水，打壓標準上面有講，而電路檢查需要對各個開關插座進行檢查，看是否能夠正常工作。

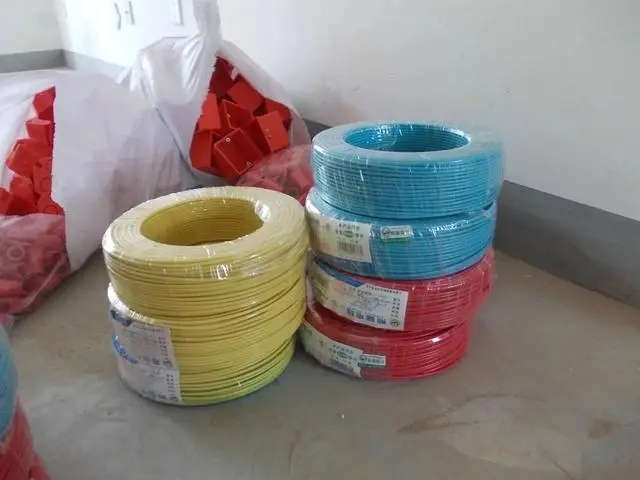

最后還要對各個細節進行檢查，如排水管道情況、排水坡度、電線是否分色，一般火、零、地三線分別用紅色、藍色、雙色，開關的控制線分別使用紅色線和雙色線。
二、水電路施工規范
(一)水路1、水管開槽的深度是有講究的，冷水埋管后的批灰層要大于1厘米，熱水埋管后的批灰層要大于1.5cm。

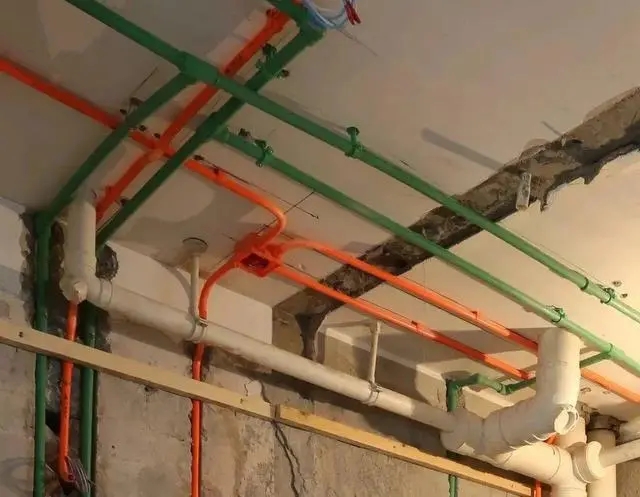

2、家庭裝修中，水管最 好走頂不走地，因為水管安裝在地上，要承受瓷磚和人在上面的壓力，有踩裂水管的危險。另外，走頂?shù)暮锰幵谟跈z修方便。缺點就是工價挺高的，所以很多人不采用。

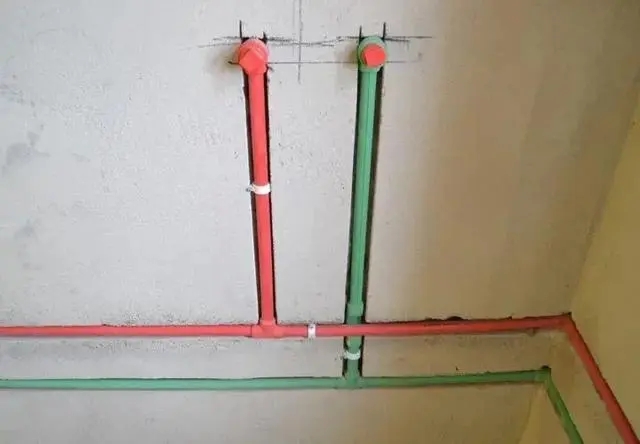

3、冷熱水管要遵循左側熱水右側冷水，上熱下冷的原則。
5、水管安裝好后，應立即用管堵把管頭堵好，如果有雜物掉進去，那就有麻煩了!
6、水管安裝完成了，千萬不要忘記打壓測試，打壓測試就是為了檢測所安裝的水管有沒有滲水或漏水現象，只有經過打壓測試，才能放心封槽。
7、下水管雖然沒有壓力，也要放水檢查，仔細檢查是否有漏水或滲水現象

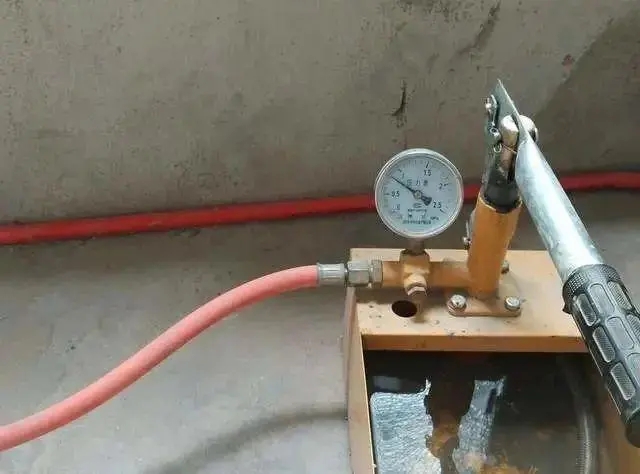

8、打壓測試時，打壓機的壓力一定要達到0.6以上，等待20-30分鐘以上，如果壓力表的指針位置沒有變化，就說明所安裝的水管是密封的，可以放心封槽了。
9、試水一試就是24個小時，看周圍墻面有沒有滲水，如果有要返工。
(二)電路
1、家里不同區域的照明、插座、空調、熱水器等電路都要分開分組布線，一旦哪部分需要斷電檢修時，不影響其他電器的正常使用。
2、裝修過程中，如果確定了火線、零線、地線的顏色，那么任何時候，顏色都不能用混了。
3、管內導線總截面面積要小于保護管截面面積的40%，比如20管內最多穿4根2.5平方的線。
5、強弱電的間距要在30---50公分，他們只能作遠鄰，不能作近親;否則不知道什么時候，也不管你愿不愿意，他們就會串門，打擾你的電視和電話。
6、最關鍵的，在做完電路后，一定要讓施工方給你一份電路布置圖，一定要保管好;以后要檢修或墻面修整或在墻上打釘子，可以對照查看，防止電線被打壞。
以上就是關于裝修水電圖，裝修水電施工工藝流程詳細圖解的全部內容，希望對你有所幫助。
